笔者这段时间在找工作中发现，关于时序分析的基础概念，时序关系表达式及时序违例计算几乎是每个IC/FPGA岗位笔试面试的必考内容。就此，从建立保持时间裕量出发，夯实基础。本文主要是对之前转载博客【时序约束学习笔记1】Vivado入门与提高--第12讲 时序分析中的基本概念和术语 做一些总结和个人理解。

　   还是直接用之前转载博客中图片：

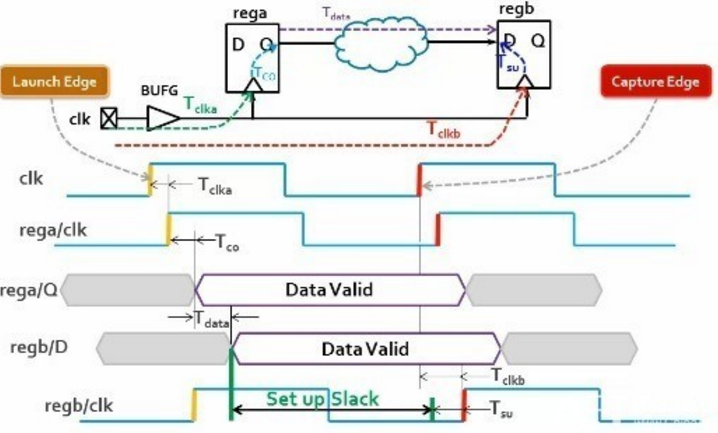

　　图中的两个寄存器中间加一段组合逻辑电路是时序分析的经典模型，主时钟clk前后两个上升沿分别叫启动沿和锁存沿，是时序分析的起点和终点。下边一步步推导出建立时间和保持时间裕量及常用通式。要注意，下边的“时间”均表示一个时刻。且为了方便，将启动沿时刻定义为0时刻，故锁存沿为T时刻。

1 时钟到达时间：时钟有效沿到达带二个寄存器的时刻。

　　Tcd = capature Edge + Tclkb = T + Tclkb

2 数据到达时间：数据到达第二个寄存器的时刻。

　　Tdd = launch Edge + Tclka + Tco + Tdata = Tclka + Tco + Tdata

3 数据需求时间（建立时间需求）：为满足建立时间要求，数据最晚到达的时刻。

　　Tsu,req = Tcd - Tsu = T+ Tclkb - Tsu

4 数据需求时间（保持时间需求）：为了满足保持时间要求，数据最早更新的时刻。

　　Th,req = Tcd + Th = T + Tclkb + Th

5 建立时间裕量：为满足建立时间要求，富余出来的时间段长度。

　　setup slack = 建立时间需求 - 数据到达时间

                          = Tdd - Tsu,req = T+ Tclkb - Tsu - Tclka - Tco - Tdata

　　　　　　                             =  T + T - Tco - Tdata - Tsu

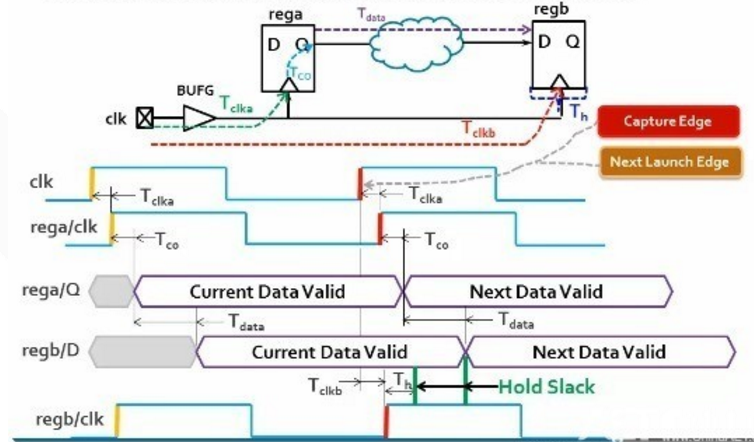

6 保持时间裕量：为了满足保持时间要求，富余出来的时间长度。

　　hold slack = 数据到达时间（下一次）- 保持时间需求

                        = Tdd' - Th,req = Tclka + Tco + Tdata + T - T - Tclkb - Th

                                                 = -T + Tco + Tdata - Th

　　同步数字电路就系统中，每条时序路径必须满足建立时间裕量和保持时间裕量 ≥ 0，否则无法满足建立与保持时间要求，引起系统不稳定甚至无法正常工作。常用通式（不考虑时钟偏抖）：

1 通过建立时间裕量引出系统最高时钟频率

　　setup slack≥0：T - Tco - Tdata - Tsu  ≥ 0 -->T ≥ Tco + Tdata + Tsu

2 通过保持时间裕量得到保持时间与时序参数关系

　　hold slack≥0：-T + Tco + Tdata - Th ≥ 0 --> Th ≤ Tco + Tdata

　　还不赶紧背下来！
