最近天气很热，我租的房子又没有空调，基本上风扇一开就是一晚上，结果经常起床后发现口干舌燥的。我觉得这肯定是因为整晚吹风扇搞的，不管是不是，反正我觉得就是了。不开风扇吧，热！开风扇吧，早上起来不舒服，怎么办呢？能不能让风扇吹一会停一会这样的吹呢？让手机来当遥控器来控制风扇？加上语音控制？我看了下我那吃灰半年多的树莓派，觉得应该让它动一动了。
硬件准备
首先，电扇是必须的，树莓派吃灰了半年，也该工作工作了。其他再需要啥的就该淘宝了。树莓派控制电扇嘛，3v-7v直流信号控制220v交流的电磁继电器得一个。连接树莓派和继电器的杜邦线若干，连接电风扇和继电器得卡口一对，注意需要能承受住风扇的电流的，不要太细的。其他的以后再说吧！
东西准备好后，先连接电路。PO上几张图，不用好看，只要能说明问题。

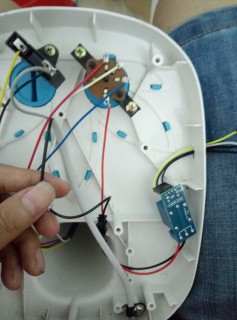

拆掉底座后，图是这样的，左边是定时的，坏了定不了。右边是调速的。把调速的电源线断开，接到继电器得被控端。使用继电器的常闭触点，就是把树莓派拿掉，风扇和原来一样用。
GPIO控制风扇
编写python代码，来控制风扇开关，测试一下GPIO。这个是控制的基础，要是这步走不通，后续就没意义了。
#-*- coding: utf-8 -*-import RPi.GPIO as GPIO# gpio初始化def gpioInit():
GPIO.setmode(GPIO.BCM)
GPIO.setup(5,GPIO.OUT,initial=GPIO.LOW)# 风扇是GPIO05def switchFan(open):
GPIO.output(5,open)
print('fan open' if open==0 else 'fan close')if __name__ == '__main__':
order='a'
gpioInit() while order!='exit':
order=input('input you order:') if order=='open':
switchFan(0) elif order=='close':
switchFan(1) else:
print('bad order')
GPIO.cleanup()
print('smart exit!')从代码看也比较简单，使用GPIO05来控制风扇，默认设置为低电平。低电平的时候，继电器常闭，风扇的开关打开，风扇就转。高电平的时候，继电器的常闭触点断开，风扇开关打开的时候，风扇也不转了。输入open的时候，05脚设置为低电平，风扇打开。输入close的时候，05脚设置高电平，风扇停止。
实现定时功能
做这个的初衷就是让风扇定时开一会儿关一会儿，所以能控制风扇后，第一时间自然就是把这个功能给实现掉了。用python来实现，代码自然简单的不能再简单了：
#-*- coding: utf-8 -*-from SmartServer import SmartServerimport threadingimport RPi.GPIO as GPIO
fanState=[1]# gpio初始化def gpioInit():
GPIO.setmode(GPIO.BCM)
GPIO.setup(5,GPIO.OUT,initial=GPIO.HIGH)# 风扇是GPIO02def switchFan(open=[0]):
fanState[0]= 1 if not open[0] else 0
GPIO.output(5,fanState[0])
print('fan close' if fanState[0] else 'fan open')# 定时任务，默认十五分钟执行一次def timerCheck(time=60*15,func=0,args=()):
if func:
func(args)
timer=threading.Timer(time,timerCheck,(time,func,args))
timer.start()if __name__ == "__main__":
gpioInit() # 十五分钟反转一下GPIO，开启时风扇是打开的
timerCheck(time=60*15,func=switchFan,args=(fanState))
print('now fanState :',fanState)
order=''
while order!='exit':
order=input('input you order:')
GPIO.cleanup()时间校准及离家模式
白天我不在家，风扇得保证不开，那首先得保证树莓派的时间正确。设置下定时更新网络上的时间，时区也得保证是我所用的时区，上海时区。
# 安装ntpdateapt-get install ntpdate# 选择时区sudo tzselect# 然后选择亚洲 Asia->中国（China)->北京(Beijing)# 接着复制到etc下cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime# 更新时间，会得到正确时区的服务器时间sudo ntpdate ntp.ubuntu.com# 每天校准，添加到定时任务里面去vi /etc/crontab# 加入下面这个，每天6点十分校准# 10 6 * * * root ntpdate ntp.ubuntu.com
然后我一般是7:30离家上班去，9:30左右回到家，所以在这个区间，如果我忘记关风扇了，它也应该保证不开，只要判断这个时间段就OK了：
# 判断当前是否离家了def isLeave(leave=[7,30],back=[21,30]): now=time.localtime(time.time()) return not (((now.tm_hour==leave[0] and now.tm_min>=leave[1]) or now.tm_hour>leave[0]) and ((now.tm_hour==back[0] and now.tm_min<back[1]) or now.tm_hour<back[0]))
编写服务器端接受指令
运行程序后，风扇就一直按照既定的模式运行，开一会关一会好像也不太好，比如今天天气比较热，我回来的比较早，我想它先扇两个小时，然后再开半个小时，关十五分钟，这样循环怎么办？嗯，还是得有个遥控器，反正树莓派联了家里的网，一回来手机也是要联上Wifi，那就直接用手机来做遥控器了。
想要手机控制树莓派，在树莓派上运行一个服务来接受来自手机的指令肯定是少不了的。一事不劳二主，依旧Python了。先写一个SmartServer的类，来创建服务器的Socket，来接受客服端的连接以及连接后的指令。
#-*- coding: utf-8 -*-from socket import *from time import ctimefrom time import localtimeimport threadingimport timeimport datetimeclass SmartServer(object):
"""docstring for SmartServer"""
HOST=''
PORT=1122 #设置侦听端口
BUFSIZ=1024 #buffer的大小
SERVERFLAG=True
fanSwitchTimestamp=0 #风扇上次状态切换时候的时间
fanState=0 #风扇当前状态
fanForceClose=True #是否强制关闭风扇，离家的时候
def __init__(self):
super(SmartServer, self).__init__() def clientSocketDoWhat(self,client,address,clientId):
while True: try:
data=client.recv(self.BUFSIZ) except Exception as e:
print('error when recv data from client!') break
if not data: break
#python3使用bytes，所以要进行编码
#s='%s发送给我的信息是:[%s] %s' %(addr[0],ctime(), data.decode('utf8'))
#对日期进行一下格式化
ISOTIMEFORMAT='%Y-%m-%d %X'
stime=time.strftime(ISOTIMEFORMAT, localtime())
s='getIt %d , %s' %(clientId,data.decode('utf8'))
client.send(s.encode('utf8'))
print([clientId],[stime], ':', data.decode('utf8')) #如果输入quit(忽略大小写),则程序退出
quit=(data.decode('utf8').upper()=="QUIT") if quit: break
client.close() def openServer(self,host='',port=1122,bufsize=1024):
self.HOST=host
self.PORT=port
self.BUFSIZ=bufsize
ADDR=(self.HOST, self.PORT)
sock=socket(AF_INET, SOCK_STREAM)
sock.bind(ADDR)
sock.listen(5)
print('Server start') while self.SERVERFLAG:
print('等待接入，侦听端口:%d' % (self.PORT))
tcpClientSock, addr=sock.accept()
print('接受连接，客户端地址：',addr)
clientId=int(time.time());
print('分派给客户端的ID：%d'%(clientId))
th=threading.Thread(target=SmartServer.clientSocketDoWhat,args=(self,tcpClientSock,addr,clientId,))
th.setDaemon(True)
th.start()
sock.close()# 测试代码if __name__ == "__main__":
server=SmartServer()
serverThread=threading.Thread(target=server.openServer,args=())
serverThread.setDaemon(True)
serverThread.start()
print('server thread start')
serverThread.join()写好后要确保它能正常工作，所以再写个客服端client.py：
#-*- coding: utf-8 -*-from socket import *class TcpClient:
#测试，连接服务器
HOST='192.168.1.102'
#设置侦听端口
PORT=1122
BUFSIZ=1024
ADDR=(HOST, PORT) def __init__(self):
self.client=socket(AF_INET, SOCK_STREAM)
self.client.connect(self.ADDR) while True:
data=input('>') if not data: break
#python3传递的是bytes，所以要编码
self.client.send(data.encode('utf8'))
print('发送信息到%s：%s' %(self.HOST,data)) if data.upper()=="QUIT": break
data=self.client.recv(self.BUFSIZ) if not data:
print('no info from server, exit!') break
print('从%s收到信息：%s' %(self.HOST,data.decode('utf8')))if __name__ == '__main__':
client=TcpClient()在树莓派上运行服务器，然后在另外一台电脑上运行客服端，运行结果如下。这样树莓派就可以接受来自局域网的控制指令了。
Android端遥控器
树莓派的服务器端已经准备好了，并且测试通过了，那下一步就是来做个客户端。其实也看的出来，Android端的代码会比较简单，写个Socket连接上树莓派，发送指令基本就OK了。主要代码如下：
public class SmartClient implements Runnable{
private UserConfig config=UserConfig.getInstance(); private boolean socketFlag=false; private Gson gson; private String charSet="utf-8"; private byte[] dataFromServer=new byte[2048]; private Thread mThread; private Socket mSocket; private LinkedBlockingQueue<Command> commands; public SmartClient(){
gson=new GsonBuilder().create();
commands=new LinkedBlockingQueue<>();
mThread=new Thread(this);
} public void connectServer(){
socketFlag=true;
mThread.start();
} private void connectToServer() throws IOException {
Log.e("wuwang","try connect to socket"+config.getIp()+":"+config.getPort());
mSocket=new Socket();
mSocket.connect(new InetSocketAddress(config.getIp(),config.getPort()));
Log.e("wuwang","try connect to socket"); while (!mSocket.isClosed()&&socketFlag){
OutputStream stream=mSocket.getOutputStream(); try {
Command command=commands.poll(20, TimeUnit.SECONDS); if(command==null) {
stream.write("{}".getBytes(charSet));
}else{
stream.write(gson.toJson(command).getBytes(charSet));
}
} catch (InterruptedException e) {
e.printStackTrace(); continue;
}
InputStream in=mSocket.getInputStream(); int result=in.read(dataFromServer); if(result>0){
String value=new String(dataFromServer,0,result);
Log.e("wuwang","dataFromServer::"+value);
}
}
} public void addCommand(Command command){
commands.offer(command);
} public void addCommand(int type,int value){
Command c=new Command();
c.type=type;
commands.offer(c);
} @Override
public void run() { try {
connectToServer();
} catch (IOException e) {
e.printStackTrace();
}
} public void close(){
socketFlag=false; if(mSocket!=null){ try {
mSocket.close();
} catch (IOException e) {
e.printStackTrace();
}
} try {
mThread.join();
} catch (InterruptedException e) {
e.printStackTrace();
}
}
}用Json来通信，来方便后面的扩展，用type来表示命令的类型，先做简单的，type为1表示强制打开风扇，type为0表示强制关闭。当然，控制端发送给树莓派后，树莓派需要解析出来，然后根据控制命令执行才行。增加解析这个type的来执行的代码到clientSocketDoWhat中，self.fanControl为测试gpio时的switchFan方法:
def clientSocketDoWhat(self,client,address,clientId):
while self.SERVERFLAG: try:
data=client.recv(self.BUFSIZ) except Exception as e:
print('error when recv data from client!') break
if not data: break
#python3使用bytes，所以要进行编码
#s='%s发送给我的信息是:[%s] %s' %(addr[0],ctime(), data.decode('utf8'))
#对日期进行一下格式化
ISOTIMEFORMAT='%Y-%m-%d %X'
stime=time.strftime(ISOTIMEFORMAT, localtime())
s='getIt %d , %s' %(clientId,data.decode('utf8'))
client.send(s.encode('utf8'))
print([clientId],[stime], ':', data.decode('utf8'))
command=json.loads(data.decode('utf8'))
type=command.get('type',-1) if type==1 : if self.fanControl:
self.fanControl([1]) elif type==0: if self.fanControl:
self.fanControl([0]) #如果输入quit(忽略大小写),则程序退出
quit=(data.decode('utf8').upper()=="QUIT") if quit: break
client.close()这样手机也可以遥控电扇开关了。至于其他的更为复杂的，用手机设置定时时间，也就大同小异了，发送json过去，树莓派解析，然后完成设置进行控制就OK了。
至此，风扇定时及Android手机控制风扇的功能就OK了。
