在Docker Swarm集群中搭建監控和日志系統

標簽：

Docker 容器運維

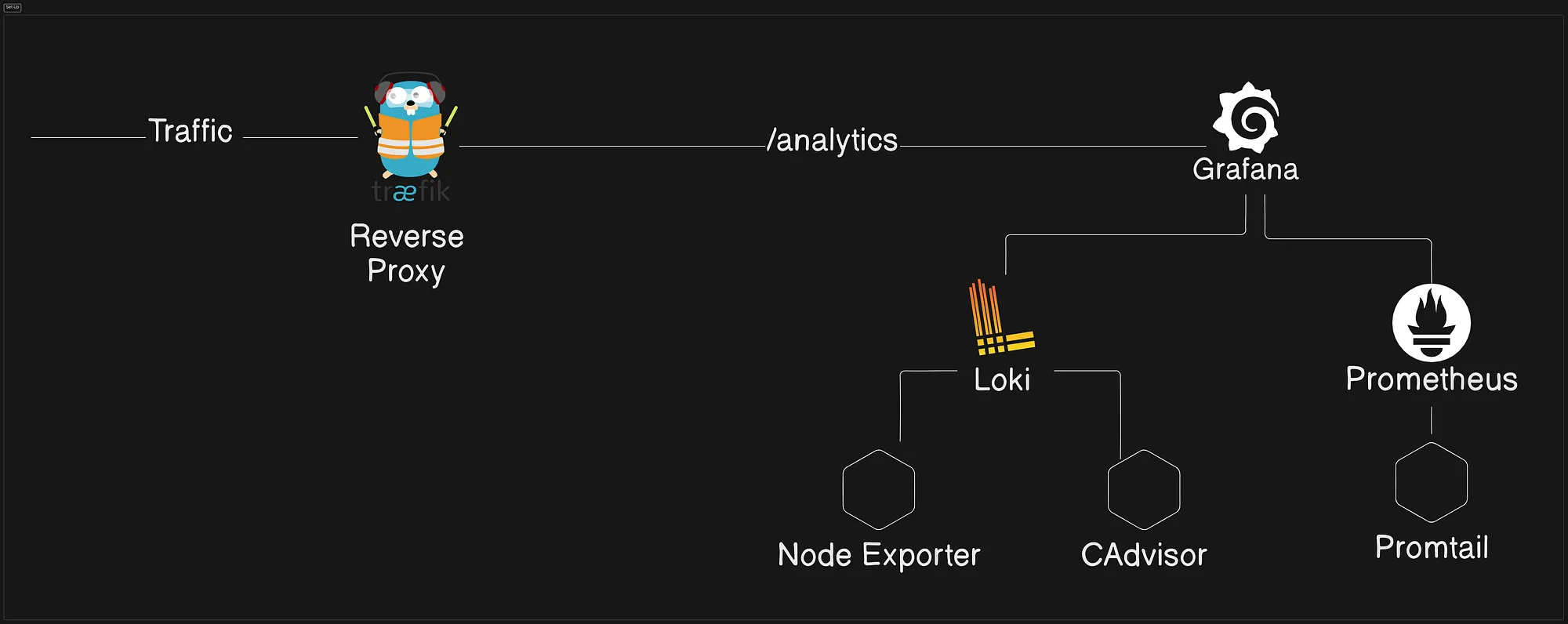

在这份指南中，我们将介绍在 Docker Swarm 集群中设置监控和日志系统的步骤。此设置确保您的集群被良好地监控，实时显示日志和性能指标的可视化。我们将使用的工具有如下：

Docker Swarm ：Docker 的内置集群工具，使容器编排变得简单。
Traefik ：一个反向代理和负载均衡器，用于动态管理流量。
Grafana ：一个监控平台，允许你可视化指标。
Prometheus ：一个监控系统，可以抓取指标并将它们存储在时间序列数据库中。
cAdvisor ：一个用于监控运行中容器的资源使用情况和性能的工具。
Node Exporter ：导出节点的硬件和操作系统层面的指标。
Loki ：一个日志聚合系统，用于从容器收集日志。
Promtail ：一个日志传输代理，将 Docker 容器的日志发送到 Loki。

假设部分

在我们深入了解配置之前，我们先来做几个假设：

Docker已在你计划用于Docker Swarm集群中的所有机器上安装。
你熟悉Docker的基本概念以及容器编排。

搭建Docker Swarm:

在管理节点上，运行以下命令来初始化Docker Swarm集群，这是设置集群的第一个步骤：

如需更多信息，请参见：

创建一个群集（swarm）更多详情请参阅docs.docker.com

此命令将初始化Swarm集群环境，并生成一个令牌供您使用。在工作节点上，您需要运行以下命令以将其他节点添加到Swarm集群中。

docker swarm join --token <YOUR_TOKEN> <MANAGER_IP>:2377

注：<YOUR_TOKEN> 是您的唯一令牌，<MANAGER_IP> 是管理节点的 IP 地址。此命令用于将新节点加入到 Docker Swarm 集群中。

一旦节点连接完成，您可以在管理节点上运行以下命令来验证它们是否已加入该集群：

运行命令：docker node ls

为何用 Traefik 而不用 NGINX？

为什么用 Traefik 而不用 NGINX?

动态路由：Traefik 自动检测您 Swarm 集群中部署的新服务，并动态更新路由，无需手动调整配置。
无需暴露所有服务：默认情况下，Traefik 不会公开服务，除非明确配置，这增强了安全性。
Swarm 模式集成：Traefik 内置支持 Docker Swarm，使在分布式集群中扩展和管理服务变得更加简单。

为 Traefik 创建网络

在部署 Traefik 之前，我们首先需要创建一个名为 traefik-public 的 Docker 网络，Traefik 将通过该网络与其他服务进行通信。

执行以下命令来创建网络：

    docker network create --driver=overlay traefik-public

创建一个使用overlay驱动的名为traefik-public的Docker网络 (Create a Docker network named traefik-public using the overlay driver)

部署 Traefik

现在我们来在Docker Swarm中设置Traefik吧。下面是一个示例docker-compose.yml配置，用于Traefik。此设置确保Traefik在集群模式下运行并通过traefik-public网络进行通信。

    services:
      traefik:
        image: traefik:v2.9
        command:
          - "--log.level=DEBUG"  # 日志级别为DEBUG
          - "--providers.docker"  # 启用Docker提供者
          - "--providers.docker.exposedbydefault=false"  # 默认不暴露服务
          - "--providers.docker.network=traefik-public"  # 使用网络traefik-public
          - "--providers.docker.swarmmode=true"  # 启用Swarm模式
          - "--api.insecure=true"  # API不安全启用
          - "--api.dashboard=true"  # 启用仪表板
          - "--entrypoints.web.address=:80"  # 设置web端点地址为80端口
          - "--accesslog"  # 启用访问日志
          - "--api"  # 启用API
        ports:
          - "80:80"
          - "8080:8080"
        volumes:
          - /var/run/docker.sock:/var/run/docker.sock
        networks:
          - traefik-public  # 使用网络traefik-public
        deploy:
          placement:
            constraints:
              - node.role == manager  # 节点角色 == 管理者

    networks:
      traefik-public:
        external: true  # 这是一个外部网络

此配置配置了 Traefik，如下所示：

一个可在 8080 端口访问的仪表板。
在 80 端口上的网络流量路由，
访问 Docker socket 以检测在 Swarm 中运行的容器和服务。
用于 Traefik 和服务彼此通信的 traefik-public 网络。

配置 Grafana

让我们开始在Docker Swarm集群中设置Grafana。Grafana将帮助我们实时地将从Prometheus和其他来源收集的指标可视化。以下是在Swarm中部署Grafana作为服务的docker-compose.yml配置：

    services:
      grafana:
        image: grafana/grafana:latest
        volumes:
          - grafana_data:/var/lib/grafana

    networks:
          - traefik-public
        environment:
          - GF_SERVER_ROOT_URL=http://127.0.0/analytics
        deploy:
          labels:
            - "traefik.enable=true"
            - "traefik.http.routers.grafana.rule=PathPrefix(`/analytics`)"
            - "traefik.http.routers.priority=2"
            - "traefik.http.routers.grafana.entrypoints=web"
            - "traefik.http.services.grafana.loadbalancer.server.port=3000"
            - "traefik.http.middlewares.grafana-stripper.stripprefix.prefixes=/analytics"
            - "traefik.http.routers.grafana.middlewares=grafana-stripper"
    volumes:
      grafana_data:
    networks:
      traefik-public:
        external: true

解释：

图像：我们使用从 Docker Hub 获取的最新 Grafana 镜像。
卷：持久卷 grafana_data 用于存储 Grafana 的数据和仪表板。
网络：Grafana 连接到 traefik-public 网络，以便与 Traefik 进行通信以实现路由。
环境变量：将 GF_SERVER_ROOT_URL 设置为 /analytics，这样 Grafana 就可以通过公共 IP 地址访问。
Traefik 标签：这些标签配置了 Traefik 将如何为 Grafana 路由流量。它监听路径为 /analytics 的请求，去除前缀，并将流量转发到运行在 3000 端口的 Grafana。

现在，Grafana 可以通过 http://159.89.230.191/analytics 访问得到，等 Prometheus 和其他服务安装完毕，你就可以登录并开始查看数据了。

我们接下来将配置Prometheus来监控容器指标。

设置Prometheus、cAdvisor和Node Exporter

设置 Prometheus

普罗米修斯负责从各种来源收集并存储指标数据，包括Node Exporter和cAdvisor这两个工具。这是普罗米修斯及其与Node Exporter和cAdvisor配合使用的设置。

docker-compose.yml, 的配置文件

    services:
      prometheus:
        image: prom/prometheus:v2.37.1
        volumes:
          - ./prometheus:/etc/prometheus
          - prometheus_data:/prometheus
        command:
          - "--config.file=/etc/prometheus/prometheus.yml"
          - "--storage.tsdb.path=/prometheus"
          - "--web.console.libraries=/usr/share/prometheus/console_libraries"
          - "--web.console.templates=/usr/share/prometheus/consoles"
        deploy:
          placement:
            constraints:
              - node.role == manager
        networks:
          - traefik-public

      node-exporter:
        image: prom/node-exporter:v1.3.1
        volumes:
          - /proc:/host/proc:ro
          - /sys:/host/sys:ro
          - /:/rootfs:ro
        command:
          - "--path.procfs=/host/proc"
          - "--path.sysfs=/host/sys"
          - "--collector.filesystem.mount-points-exclude=^/(sys|proc|dev|host|etc)($|/)"
        deploy:
          mode: global
        networks:
          - traefik-public

      cadvisor:
        image: gcr.io/cadvisor/cadvisor:v0.45.0
        volumes:
          - /:/rootfs:ro
          - /var/run:/var/run:ro
          - /sys:/sys:ro
          - /var/lib/docker/:/var/lib/docker:ro
          - /dev/disk/:/dev/disk:ro
        deploy:
          mode: global
        networks:
          - traefik-public

    volumes:
      prometheus_data:

    networks:
      traefik-public:
        external: true

解释：

Prometheus：主要服务，从配置的目标（例如Node Exporter、cAdvisor）中抓取数据并将数据存储在prometheus_data。
Node Exporter：提供集群中每个节点的系统指标（如CPU、内存和磁盘使用情况）。它作为全局服务运行，意味着它运行在所有节点上。
cAdvisor：监控运行容器的资源使用和性能特征。它也像Node Exporter一样，作为全局服务运行。
绑定挂载的概念：Node Exporter和cAdvisor都使用主机系统的目录（如/proc、/sys、/var/lib/docker等）来收集容器和节点级别的指标。

目录结构简介

下面是这个设置的文件夹结构：

    .
    ├── docker-compose.yml
    ├── prometheus/
    │   └── prometheus.yml
    └── prometheus_data/# Prometheus在这里存储时间序列数据

Prometheus 配置文件 (prometheus.yml)

你需要创建一个Prometheus配置文件，来定义Prometheus如何从其目标（例如Prometheus本身、Node Exporter 和 cAdvisor）抓取（scraping）数据：

    全局配置:
      抓取时间间隔: 15s

    scrape_configs:
      - job_name: 'prometheus'
        static_configs:
          - targets: ['localhost:9090']
      - job_name: 'node-exporter'
        dns_sd_configs:
          - names:
            - 'tasks.monitoring_node-exporter'
            type: 'A'
            port: 9100
      - job_name: 'cadvisor'
        dns_sd_configs:
          - names:
            - 'tasks.monitoring_cadvisor'
            type: 'A'
            port: 8080

创建必要的目录和文件的命令。

为了给Prometheus及其配置创建必要的目录结构，你可以运行以下命令：

    # 创建一个 prometheus 文件夹
    mkdir prometheus

    # 在prometheus目录下创建一个prometheus.yml文件
    touch prometheus/prometheus.yml# 打开文件并粘贴配置：
    nano prometheus/prometheus.yml# 创建一个用于存放prometheus数据的目录
    mkdir prometheus_data

Prometheus配置详解

抓取间隔：Prometheus 每 15 秒抓取一次指标。
任务配置 ：
Prometheus：在 localhost:9090 抓取自身的指标信息。
Node Exporter：使用基于 DNS 的服务发现 (dns_sd_configs) 发现并通过抓取运行在每个节点上的 node-exporter 服务的指标。
cAdvisor：同样地，Prometheus 使用 DNS 服务发现抓取 cAdvisor 的指标信息。

一旦部署完成，Prometheus 就会在整个 Docker Swarm 集群中开始抓取系统和容器指标。

Loki 和 Promtail 日志设置

洛基用于收集和查询日志信息，而普罗泰尔是将日志发送到洛基的代理。这里是如何在你的 docker-compose.yml 文件中以及洛基和普罗泰尔各自的配置文件中进行配置。

docker-compose.yml 用于 Loki和Promtail

    网络,
      traefik-public:
        外部: 是

    services:
      loki:
        image: grafana/loki:3.0.0
        volumes:
          - ./loki/loki-config.yaml:/mnt/config/loki-config.yaml
        command: -config.file=/mnt/config/loki-config.yaml
        networks:
          - traefik-public
        deploy:
          mode: replicated
          replicas: 1
    promtail:
        image: grafana/promtail:3.0.0
        volumes:
          - ./promtail/promtail-config.yaml:/mnt/config/promtail-config.yaml
          - /var/log:/var/log
          - /var/lib/docker/containers:/var/lib/docker/containers:ro
          - /var/run/docker.sock:/var/run/docker.sock
        depends_on:
          - loki
        command: -config.file=/mnt/config/promtail-config.yaml
        environment:
          - HOSTNAME={{.Node.Hostname}}
        networks:
          - traefik-public
        deploy:
          mode: global

目录结构

为了更有效地管理和维护Loki和Promtail，这里给出了一种可能的日志配置目录结构：

这是一个包含 Docker Compose 配置文件和 Loki 及 Promtail 配置文件的文件夹结构：
    .
    ├── docker-compose.yml  # Docker Compose 配置文件
    ├── loki/
    │   └── loki-config.yaml  # Loki 配置文件
    └── promtail/
        └── promtail-config.yaml  # Promtail 配置文件

创建所需目录和文件的命令如下：

为了创建所需的文件和文件夹，请运行如下命令来实现。

# 创建 Loki 和 Promtail 的文件夹
mkdir loki promtail

# 生成 Loki 和 Promtail 配置文件并编辑相应内容
touch loki/loki-config.yaml
touch promtail/promtail-config.yaml
nano loki/loki-config.yaml
nano promtail/promtail-config.yaml

Loki 配置 (loki-config.yaml)

    auth_enabled: false

server:
  http_listen_port: 3100
  grpc_listen_port: 9096
公共:
  instance_addr: 127.0.0.1
  path_prefix: /tmp/loki
  存储:
    filesystem:
      chunks_directory: /tmp/loki/chunks
      rules_directory: /tmp/loki/rules
  复制因子: 1
  环:
    kvstore:
      store: inmemory
query_range:
  results_cache:
    缓存:
      内嵌缓存:
        enabled: true
        max_size_mb: 100
模式配置:
  配置项:
    - from: 2020-10-24
      store: tsdb
      object_store: filesystem
      schema: v13
      索引:
        前缀: index_
        周期: 24h

此配置指定Loki将分别监听HTTP的端口3100和gRPC的端口9096。日志将存储在文件系统的/tmp/loki目录中。配置方案版本设置为v13，并采用tsdb存储格式。

Promtail 配置文件 (promtail-config.yaml)

服务器配置:
  HTTP监听端口: 9080
  gRPC监听端口: 0

positions:
  filename: /tmp/positions.yamlclients:
  - url: <http://loki:3100/loki/api/v1/push>scrape_configs:
  - job_name: system
    static_configs:
    - targets:
        - localhost
      labels:
        job: varlogs
        node: ${HOSTNAME}
        __path__: /var/log/*log  - job_name: docker
    docker_sd_configs:
    - host: unix:///var/run/docker.sock
      refresh_interval: 5s
    relabel_configs:
    - source_labels: ['__meta_docker_container_name']
      regex: '/(.*)'
      target_label: 'container'
    - target_label: 'node'
      replacement: ${HOSTNAME}  - job_name: promtail
    static_configs:
    - targets:
        - localhost
      labels:
        job: promtail
        node: ${HOSTNAME}
        __path__: /var/log/promtail.log

关于Promtail配置的说明：

定位：跟踪日志文件的最后读取位置，以防止重复读取相同的日志。
客户端：Promtail 将日志发送到 Loki 的端点 [http://loki:3100/loki/api/v1/push](http://loki:3100/loki/api/v1/push.)。
抓取设置：
系统日志：从 /var/log/*log 目录抓取日志。
Docker 日志：通过访问 Docker 套接字来抓取 Docker 容器的日志。
Promtail 日志：抓取 Promtail 的自身日志来监控自身。

这种配置允许Promtail从系统文件和Docker容器收集日志，并将它们推送至Loki进行查询和分析。

部署步骤

一旦配置文件设置完成后，你可以用Docker Compose来部署这个日志堆栈。

docker-compose up -d

这将启动 Loki 和 Promtail 两个服务，你可以通过 http://localhost:3100（或你用于访问 Grafana 的 IP 地址）访问 Loki。Promtail 会自动开始将日志发送给 Loki，你可以在 Grafana 中查询这些日志。

总结

通过使用Prometheus、cAdvisor、Node Exporter、Loki和Promtail搭建了一个完整的监控和日志记录系统，你现在拥有了一个强大的实时监控和日志分析系统。Prometheus收集关键指标，cAdvisor和Node Exporter提供了对容器化环境的深入洞察，而Loki和Promtail则确保了全面的日志聚合和搜索功能。

这种配置可以随着您的基础设施的扩展而扩展，并根据任何特定需求进行定制，无论是监控系统健康、排查问题，还是确保资源分配更优。此外，使用 Traefik 可以实现服务之间的无缝路由，从而更容易管理单个端点后多个服务。

通过在 Docker Swarm 中整合所有内容，你可以建立一个高效且易于部署的解决方案。你还可以在 Prometheus 中添加警报规则或在 Grafana 中设置仪表板以可视化日志和指标，从而扩展此设置。这样，你就能全面掌控你的可观测性和运营洞察力。
