• 第一模块：3-9计算机的运算器、3-10计算机指令的执行过程

• 讲师姓名：咚咚呛

• 第二模块：课程内容

3-9计算机的运算器

运算器的组成部分

数据缓冲器

•  输入缓冲和输出缓冲

•  输入缓冲暂时存放外设送过来的数据

•  输出缓冲暂时存放送往外设的数据  等待控制器下一步的命令

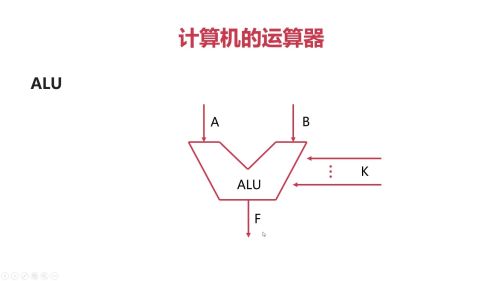

ALU

• ALU : 算数逻辑单元，是运算器的主要组成部分

• 常见的位运算 (左右移， 与或非等)

• 算数运算 (加减乘除)

状态字寄存器

• 存放运算状态(条件码、进位、溢出、结果正负等)

• 存放运算控制信息

通用寄存器

• 用于暂时存放或传送数据或指令

• 可保存ALU的运算中间结果

• 容量比一般专用寄存器要大

3-10计算机指令的执行过程

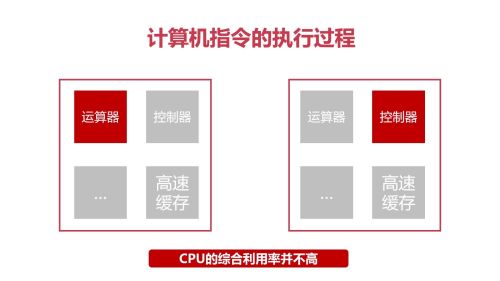

• 指令执行的过程

  • 取指令

  • 分析指令

  • 执行指令

*MOV指令内容更正*

*指令 MOV R0,R1 的意思是将R1的数据移动到R0，而非R0移动到R1。对于汇编语言双操作数指令，目的操作数在前，源操作数在后。*

**

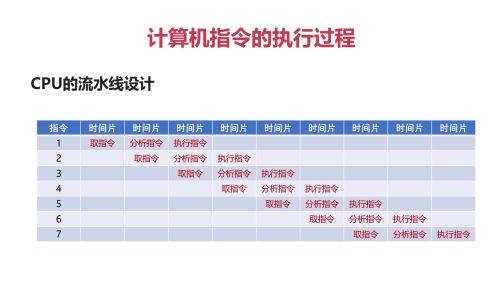

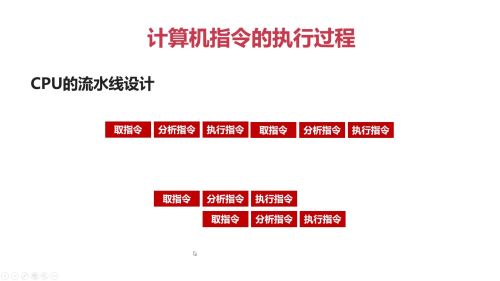

CPU的流水线设计

• 类似工厂的装配线

• 工厂的装配线使得多个产品可以同时被加工

• 在同一个时刻，不同的产品均位于不同的加工阶段
