课程名称：Java架构师-技术专家
课程章节： 阶段四 · 服务调用链追踪、消息驱动
课程讲师： 慕课讲师团队

课程内容

调用链路数据模型

Trace，Span，Annotatio

Sleuth数据结构

• Trace ：它就是从头到尾贯穿整个调用链的 ID ，叫做 Trace ID，不管调用链路中途访问了多少服务节点，在每个节点的 log 中都会打印同一个 Trace ID

• Span：它标识了 Sleuth 下面一个基本的工作单元，每个单元都有一个独一无二的 ID。比如 服务 A 发起对 服务 B 的调用，这个事件就可以看作一个独立单元，生成一个独立 ID。

Span 不仅仅是一个 ID ，还包含一些其它的信息，比如时间戳，它标识了这个 Span 在执行过程中发起的一些特殊事件。

Annotation标记

一个 Span 可以包含多个 Annotation ，每个 Annotation 表示一个特殊事件，比如：

• cs Client Sent，客户端发送了一个调用请求。

• sr Server Received，服务端收到了来自客户端的调用

• ss Server Sent，服务端将 Response 发送给客户端

• cr Client Received：客户端收到了服务端发来的 Response

每个 Annotation 同样有一个时间戳字段，这样我们就能分析一个 Span 内部每个事件的起始和结束事件。

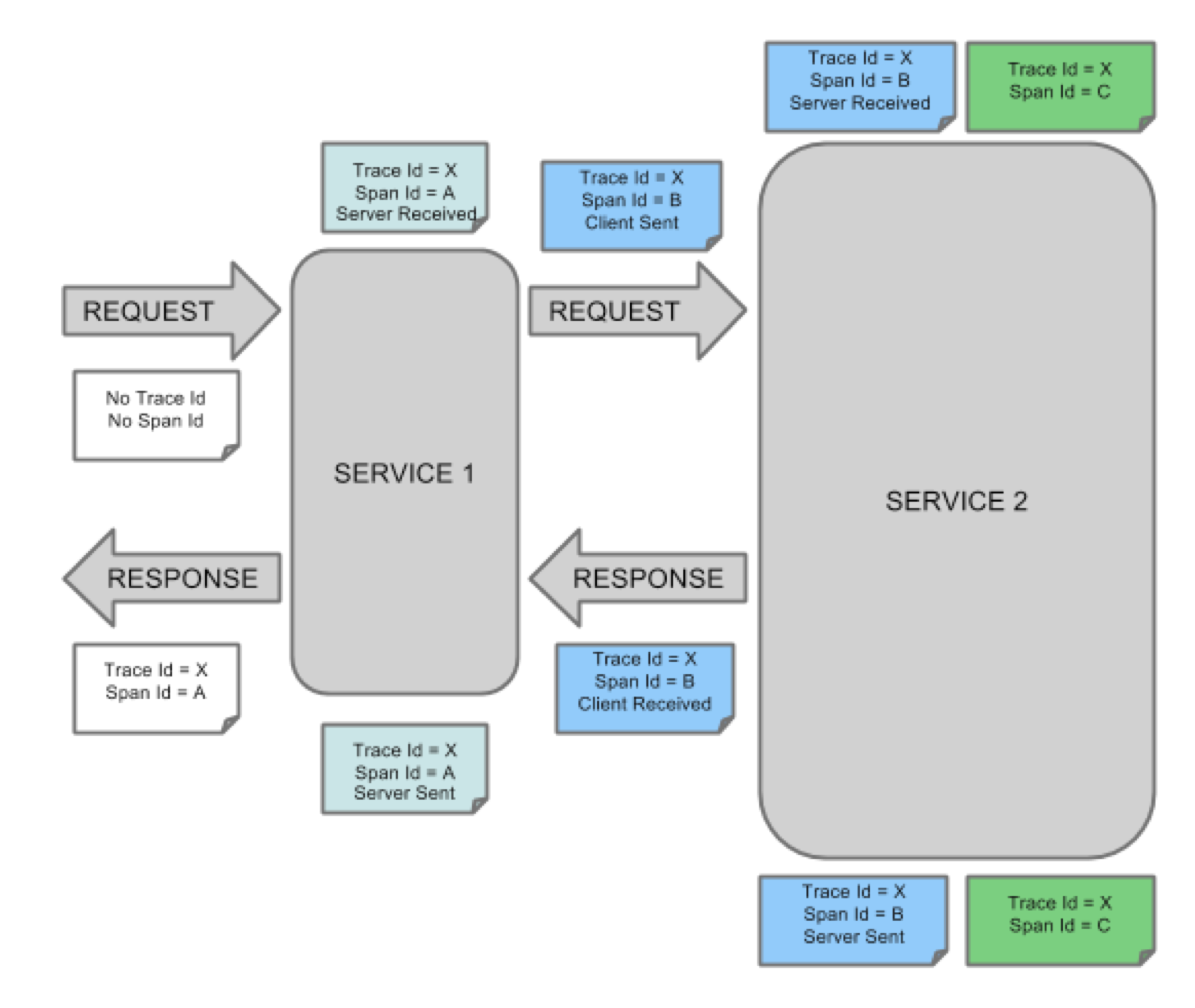

上面的图中调用了两个接口 Server 1 和 Service 2 ，整个调用过程的所有 Span 都有相同的 Trace ID，但每一个 Span 都有独立的 Span ID。其中 Service 1 对 Service 2 的调用分为两个 Span ，蓝色 Span 的时间跨度从调用发起直到调用结束，分别记录了 4 个特殊事件（对应客户端和服务端对Request 和 Response 的传输）。绿色 Span 主要针对 Service 2 内部业务的处理，因此我们在 Service2 中打印的日志会带上绿色 Span 的 ID。

服务节点间的 ID 传递

Sleuth 通过 Filter 向 Header 中添加追踪信息。

HTTP Header Name

Trace Data

X-B3-TraceId

Trace ID

链路全局唯一ID

X-B3-SpanId

Span ID

当前 Span 的 ID

X-B3-ParentSpanId

Parent Span ID

前一个Span 的ID

X-Span-Export

Can be exported for sampling or not

是否可以被采样

在调用下一个服务的时候，Sleuth 会在当前的 Request Header 中写入上面的信息，这样下游系统就很容易识别出当前 Trace ID以及它的前置 Span ID 是什么。

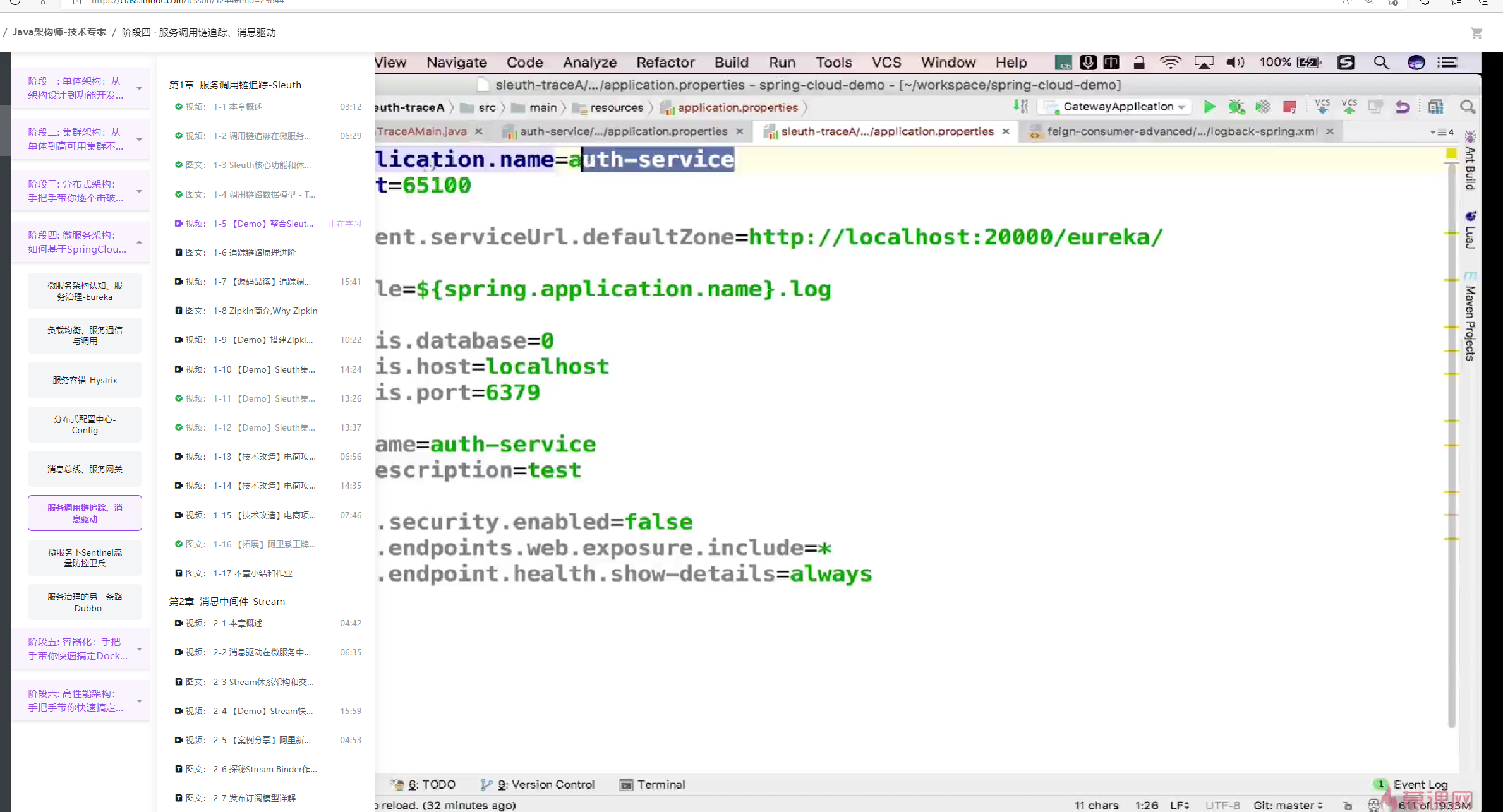

整合 Sleuth 追踪调用链路

• 创建 sleuth-traceA 和 sleuth-traceB，添加 Sleuth 依赖

• 调用请求链路，查看 log 中的信息

• 采样率设置

课程收获

今天学习的收获是

• 链路追踪后面的数据结构

• Sleuth 是如何在不同服务节点之间传递数据的。
