目的： 在LCD上显示一个英文字母和一个中文。<从字母和汉字的点阵里面取出它的数据，然后搬到LCD上面去>

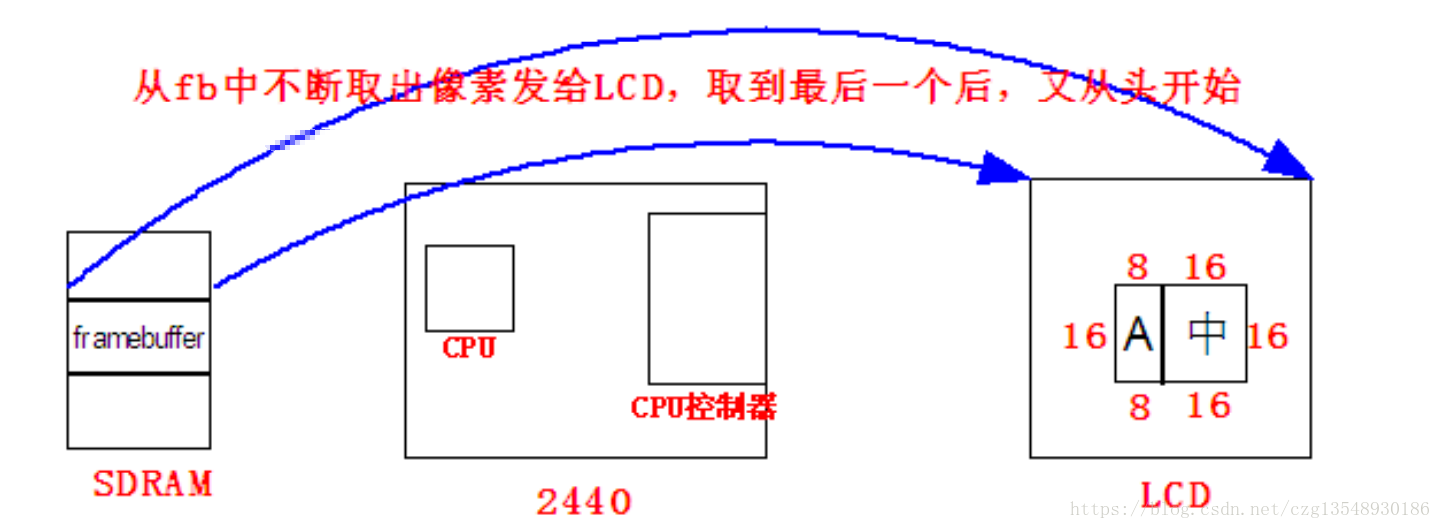

原理：在内存中划出一块空间(FrameBuffer或显存)，工作的时候LCD控制器会从FrameBuffer中取出若干字节的数据(若干字节的数据代表一个像素)，发到LCD显示屏上

回顾：以前我们在LCD驱动中测试，显示hello字符：echo hello > /dev/tty1  (对于/dev/tty说明点我跳转)， 显然在lcd上显示一个字符，肯定有它的点阵。echo hello只输入了hello的ascii码，那么怎么根据这个ascii码怎么得到它的点阵。->推测在内核中肯定含有英文字母的点阵。

①显示英文字符’A’

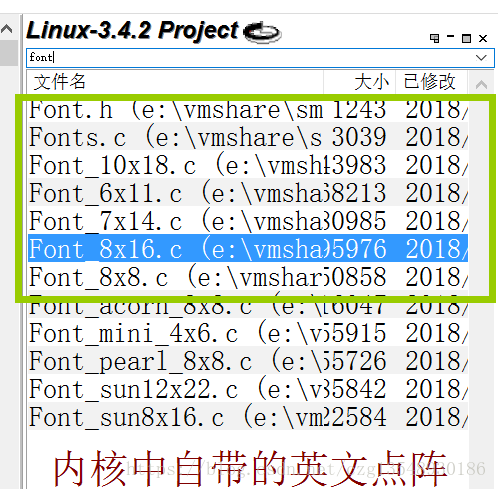

Linux3.4.2: SI -> <font.c> 8x16 （选这个和16*16的中文点阵高度匹配）

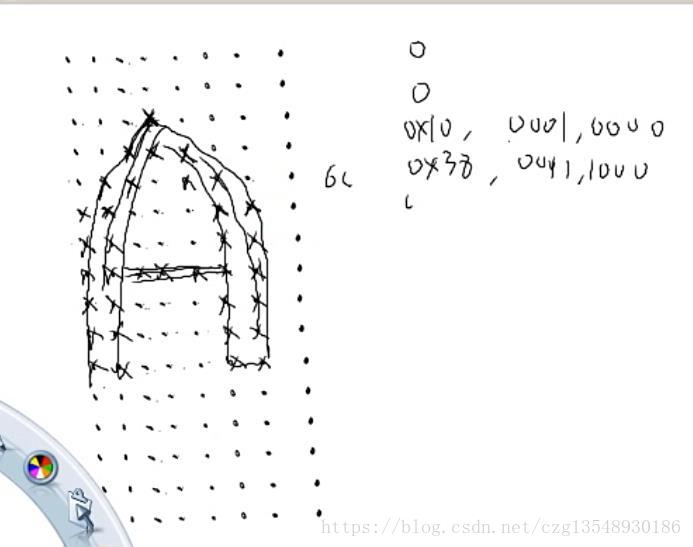

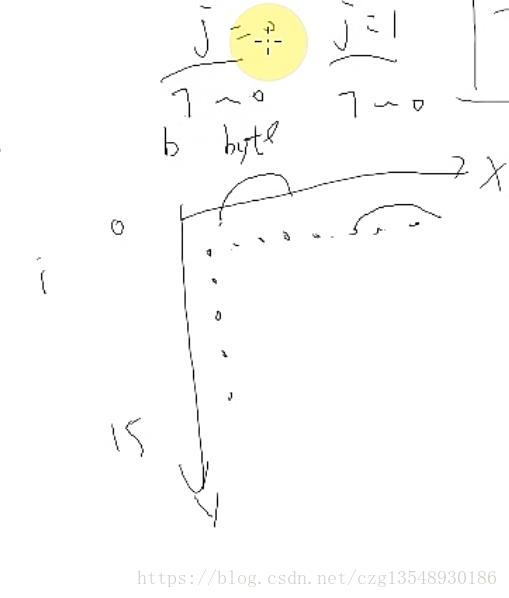

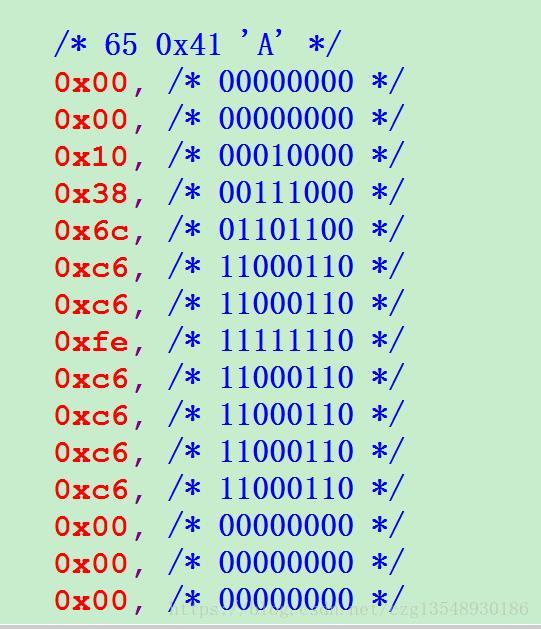

描绘一下字母’A’：16字节((8 x 16bit / 8))每一个英文字母用16字节表示；对于英文字符非常简单，直接给出一个数组，搜索一下A的点阵0x41:

②显示中文字符

中文字符点阵在HZK里面，每个占据((16 x 16bit / 8)) = 32字节；存储详情点我跳转

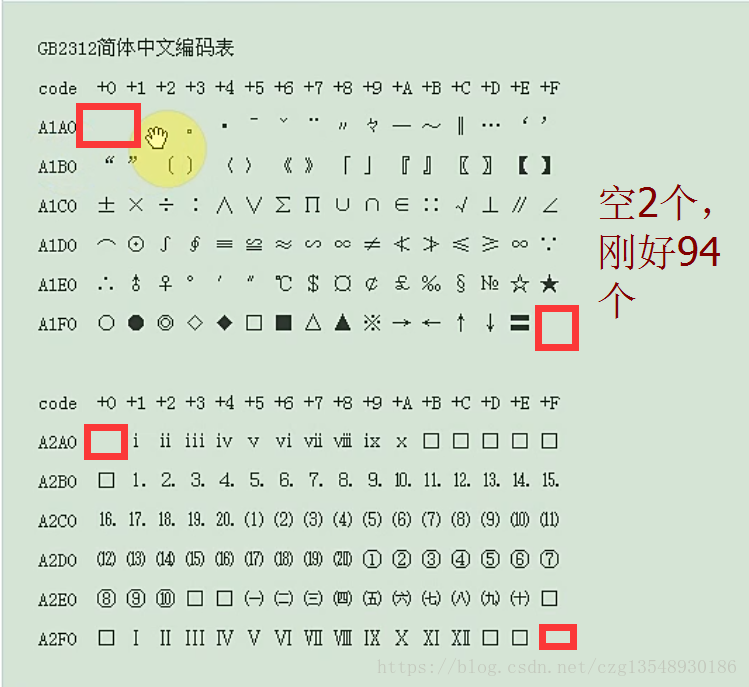

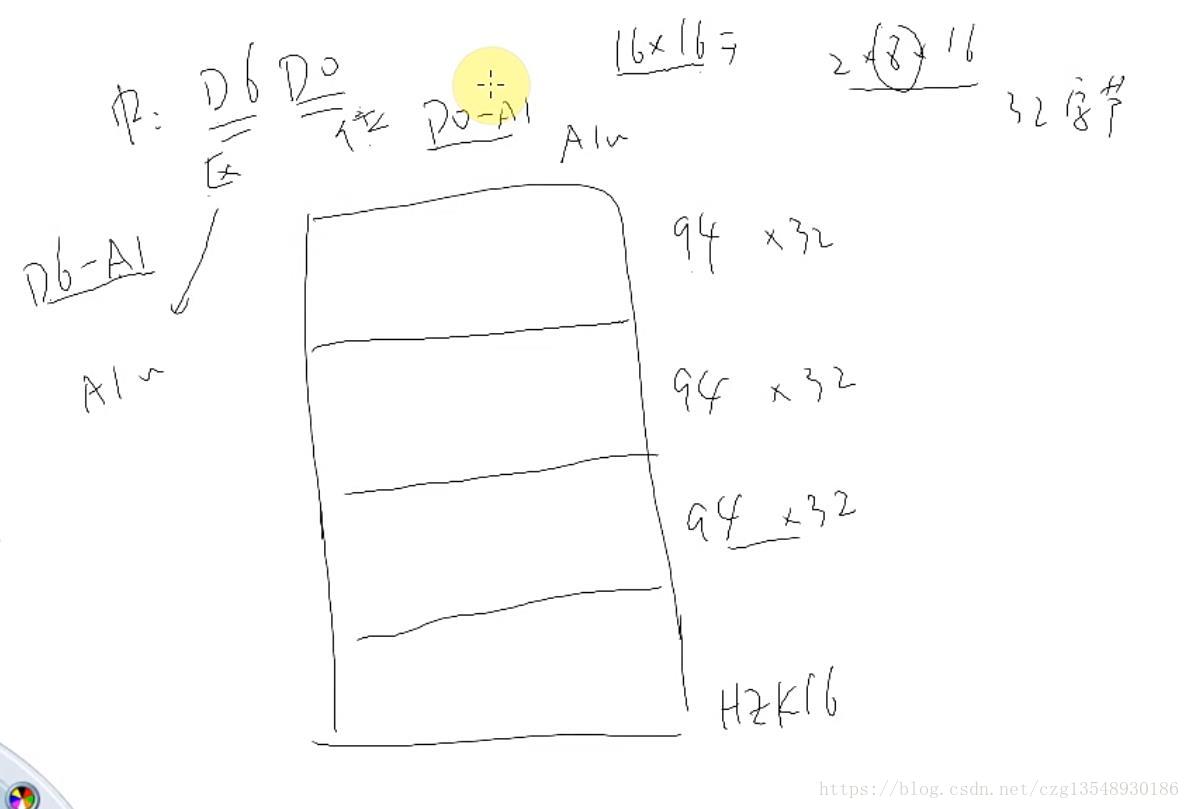

以’中’为例：D6(区码) D0(位码)

区：表示哪一块
 位：一块里面的哪一个
 D6 - A1 就可以得到哪一块；D0 - A1 表示这一块里面的哪一个

为了兼容英文字符，并不是从0开始而是从A1开始

③根据上面原理来写代码：

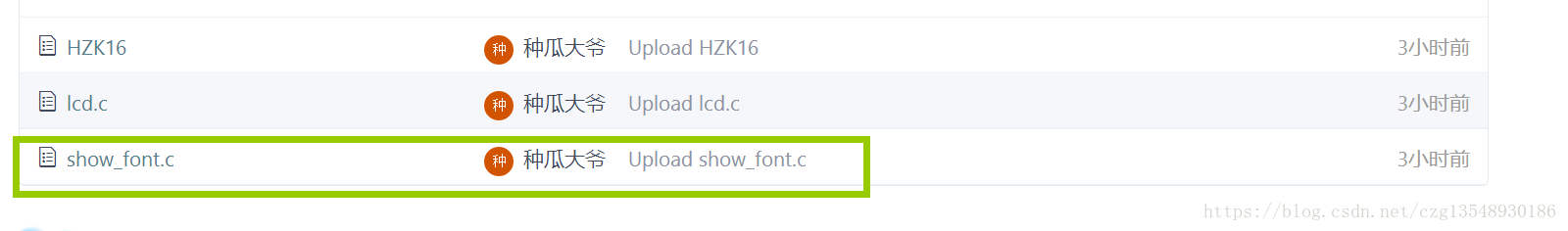

• 本次将用到的所有代码和文件点我跳转

• show_font.c：里面注释已经很详细 了

•

注释：编写show_font.c时候遇到的一个小问题，标注一下

error: invalid use of undefined type ‘struct fb_var_screeninfo’

这个结构体我们需要包含一个头文件fb.h，看一下我们的交叉编译工具链有没有fb.h

  有的，那么证明linux3.4.2下肯定有fb.h，如图：

 那我们直接包含进show_font.c中就可以解决。

- 编译show_font.c：arm-linux-gcc -o show_font show_font.c

④ 在开发板中的文件系统上挂载ubnubtu的文件夹。

• mount -t nfs -o nolock 192.168.2.3:/work/nfs_root/smxk /mnt

• 详细挂载方法点我跳转

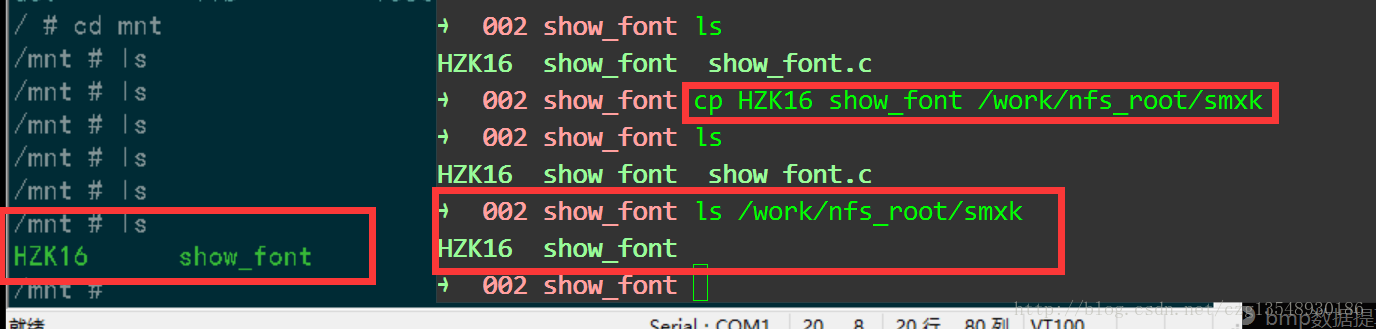

⑤把程序拷贝到我们的网络文件系统中：

• cp HZK16 show_font /work/nfs_root/smxk


—————>

⑥ 测试：

Ⅰ、配置内核：我们内核里面没有加入LCD的支持，配置、修改内核支持把lcd.c编译进去（代码在上面）。<关于lcd.c驱动编写点我跳转>

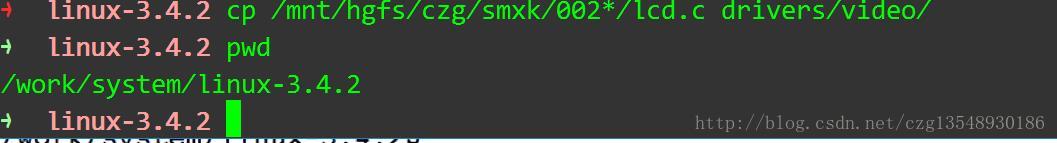

• cp /mnt/hgfs/czg/smxk/002*/lcd.c drivers/video/


Ⅱ、使用新内核启动

• vim drivers/video/Makefile

  /2410 把原来的lcd驱动给注释掉 -> lcd.o


• make menuconfig : 配置内核把LCD给包含进去

  Device Drivers -> Graphics support ->Support for frame buffer devices
   –>Y> s3c2410 LCD framebuffer support (以前是作为模块，现在输入Y编译进内核里面去)
   EXIT保存

• make uImage

• 编译完成后 把内核拷贝到网络文件系统中去:cp arch/arm/boot/uImage /work/nfs_root/smxk

• 使用新内核来启动：nfs 32000000 192.168.2.3:/work/nfs_root/smxk/uImage; bootm 32000000

注释：

启动过程后发现根文件系统的DM9000网卡没有：

详情见：毕业班视屏https://edu.csdn.net/course/play/2597/40770

解决：换成毕业班视频的uboot:u-boot_new.bin

然后set set machid 7CF
进而nfs 32000000 192.168.2.3:/work/nfs_root/smxk/uImage; bootm 32000000
