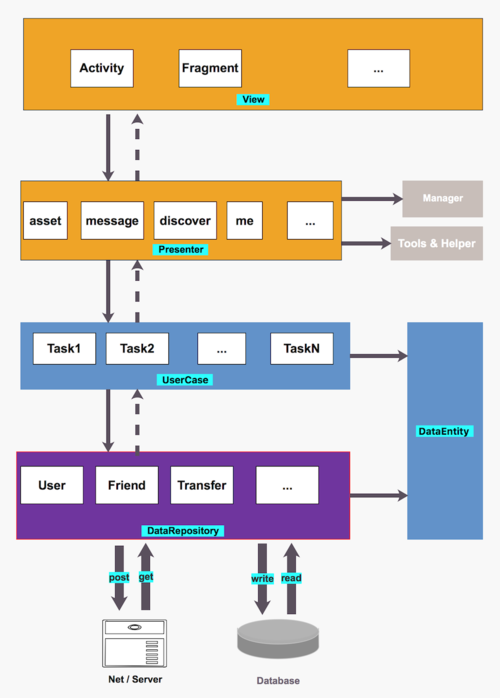

项目架构图


实现思路

• 架构主题服从mvp的思想,在model层做了一些更加细化的划分,model层由各种原子化的usecase组合而成，通过组合的方式使用，以适应复杂的ui需求，在个别耦合性比较强的业务之中，甚至可以考虑将这些usecase进行封装，达到模块化的目的。

• 整体架构按照mvp和分层的思想设计，四层结构，自顶向下分别是:view视图层、presenter视图控制层、usecase业务层和data repository数据层。下层不依赖上层，以接口的方式为上层提供服务。

分层介绍

• View视图层

负责用户图形界面的展示，根据下层的数据，驱动界面的显示，比如按钮的状态，控件的显示和隐藏等等。

View是显示数据（model）并且将用户指令（events）传送到presenter以便作用于那些数据的一个接口,通常将Activity或者Fragment作为View层。

• Presenter 视图控制层

负责将下层拿到的数据结构转化为ui上面要使用的数据，同时根据数据去控制上层ui界面的显示。

Model层也是数据层，负责数据的读取,在我们这里就是一系列的usecase,之所以进行一个细化，是为了满足各种复杂的ui设计，达到代码复用的目的
Presenter 是连接View层与Model层的桥梁并对业务逻辑进行处理，起到一个承上启下的作用。负责从Model层获得所需要的数据，进行一些适当的处理后交由View层进行显示。通过Presenter能很好的将View与Model进行隔离，使得View和Model之间不存在耦合，同时也将业务逻辑从View中抽离，以及测试用例的编写。

• Usecase 业务层

负责从下层读取数据，根据不同的业务选择相关策略，缓存读取以及远端读取。在原则上

按照最小粒度设计，以便上层能够更好的复用和组合多个业务。
原子性就体现到了这一层上，不同的业务Task可以随意组合，高复用、扩展特性，可以在presenter随意组合使用

• Data repository 数据层

负责对接网络和数据库的相关逻辑，从远端取数据以及更新数据库缓存。

代码简析

一、 首先看下几个Base类

• BaseActivity

public class BaseActivity<P extends IRxPresenter> extends AppCompatActivity {private P mPresenter; @Override
     public void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);
        mPresenter = createPresenter();
     }protected P createPresenter() {         return null;
   }protected P getPresenter() {    return mPresenter;
 }@Overridepublic void onDestroy() {  super.onDestroy();  if (mPresenter != null) {
      mPresenter.destroy();
      }
   }
 }

通过使用泛型，传入一个IRxPresenter 接口，在使用view的时候直接指定对应的Presenter进行强绑定，一个View只会对应一个Presenter的原则，createPresenter（）返回对应的presenter，在整个view里面使用的是时候通过getPresenter()来获取对象进行调度，在Activity生命周期走到onDestroy（）时候会调用 mPresenter.destroy()，这时候可以在presenter里面的destroy()去cancel Task，这样的好处就是退出activity时候会自动清理掉正在执行还没有回调的任务。

• BasePresenter：

public class BasePresenter<V extends IRxView> implements IRxPresenter<V> {private Map<String, Subscription> mSubscriptions = new HashMap<>();private V mView;public BasePresenter(V view) {
    mView = view;
}@Overridepublic V getView() {    return mView;
}@Overridepublic void addSubscription(Subscription subscription) {
    addSubscription(String.valueOf(subscription.hashCode()), subscription);
}@Overridepublic void addSubscription(String tag, Subscription subscription) {
    mSubscriptions.put(tag, subscription);
}@Overridepublic void cancelSubscription(String tag) {    if (mSubscriptions.containsKey(tag)) {
        mSubscriptions.get(tag).unsubscribe();
    }
}@Overridepublic void cancelAll() {    for (Subscription subscription : mSubscriptions.values()) {
        subscription.unsubscribe();
    }
}@Overridepublic void destroy() {
    cancelAll();
    mSubscriptions = null;
}

}
在创建presenter的时候会通过泛型指定一个对应的IRxView，这就是上面说的View和Presenter的强绑定，其他几个方法就是简单的封装，方便presenter进行add和cancel的操作。

• UseCase

public abstract class UseCase<Q extends UseCase.RequestValues, P extends IDataProtocol> {private boolean mStopAllWithFuture;private Q mRequestValues;private UseCaseCallback<P> mUseCaseCallback;private CompositeSubscription mCompositeSubscription = new CompositeSubscription();public void setRequestValues(Q requestValues) {
    mRequestValues = requestValues;
}public Q getRequestValues() {    return mRequestValues;
}public UseCaseCallback<P> getUseCaseCallback() {    return mUseCaseCallback;
}public void setUseCaseCallback(UseCaseCallback<P> useCaseCallback) {
    mUseCaseCallback = useCaseCallback;
}void run() {
    Observable<P> task = buildUseCase(mRequestValues);    if (task == null) {        return;
    }
    mCompositeSubscription.add(task.compose(new ApplySchedulers<P>())
                   .subscribe(new EntitySubscriber<>(mUseCaseCallback)));
}protected abstract Observable<P> buildUseCase(Q requestValues);public final void execute(Q values, UseCase.UseCaseCallback<P> callback) {    if (mStopAllWithFuture) {        return;
    }
    setRequestValues(values);
    setUseCaseCallback(callback);
    run();
}/**
 * Unsubscribes from current {@link Subscription}.
 */public void cancel() {
    cancel(true);
}/**
 * Unsubscribes from current {@link Subscription}.
 *
 * @param stopAllWithFuture stop the future tasks.
 */public void cancel(boolean stopAllWithFuture) {
    mStopAllWithFuture = stopAllWithFuture;
    mCompositeSubscription.clear();
}/**
 * empty request.
 */public static class EmptyRequestValues extends BaseRequestValues {

}/**
 * base request.
 */public abstract static class BaseRequestValues implements RequestValues {

}/**
 * Data passed to a request.
 */public interface RequestValues {

}public interface UseCaseCallback<R> {    void onSuccess(R response);    void onError(int code, String error);
}

}

UseCase这一层的核心类，主要功能是在创建Task的时候将请求实体和返回实体直接通过泛型定义好，当Task在执行execute(Q values, UseCase.UseCaseCallback<P> callback) 方法时就自动进行观察者和订阅者进行绑定并传入回调。

• RepositoryProvider

public class RepositoryProvider {public static BankCardRepository getTasksRepository() {    return BankCardRepository.getInstance(BankCardRemoteDataSource.getInstance(),
                   BankCardLocalDataSource.getInstance());
    }
}

RepositoryProvider这里可以将usecase进行业务层的划分，每一个单例里面包含了这个业务对应的接口，可以看到
BankCardRepository.getInstance(BankCardRemoteDataSource.getInstance(),
BankCardLocalDataSource.getInstance()初始化的时候需要传入local和reomte两个实例

public interface BankCardDataSource {

Observable<BaseListEntity<BankCardEntity>> addBankCard(BankCardEntity task);

Observable<BaseListEntity<BankCardEntity>> deleteBankCard(String taskId);

Observable<BaseListEntity<BankCardEntity>> getBankCardList();

Observable<BaseListEntity<BankCardEntity>> chageBankCardStatus(String taskId);

Observable<BaseListEntity<BankCardEntity>> delteAllBankCard();Observable<BankCardEntity> getBankCard(String taskId);

}

可以看到BankCardLocalDataSource和BankCardRemoteDataSource分别实现了BankCardDataSource这个接口

public class BankCardRepository implements BankCardDataSource {private static BankCardRepository INSTANCE;private BankCardDataSource mRemoteDataSource;private BankCardDataSource mLocalDataSource;public BankCardRepository(BankCardDataSource remoteDataSource, BankCardDataSource localDataSource) {    this.mRemoteDataSource = remoteDataSource;    this.mLocalDataSource = localDataSource;
}public static BankCardRepository getInstance(BankCardDataSource remoteDataSource, BankCardDataSource localDataSource) {    if (INSTANCE == null) {
        BankCardRepository source = new BankCardRepository(remoteDataSource, localDataSource);
        INSTANCE = source;
    }    return INSTANCE;
}@Overridepublic Observable<BaseListEntity<BankCardEntity>> addBankCard(BankCardEntity task) {
    mRemoteDataSource.addBankCard(task).doOnNext(new Action1<BaseListEntity<BankCardEntity>>() {        @Override
        public void call(BaseListEntity<BankCardEntity> taskEntityBaseListEntity) {            //TODO: save data to local
            for (BankCardEntity entity : taskEntityBaseListEntity.list()) {
                mLocalDataSource.addBankCard(entity);
            }
        }
    });    return mLocalDataSource.addBankCard(task);
}@Overridepublic Observable<BaseListEntity<BankCardEntity>> deleteBankCard(String taskId) {

    mRemoteDataSource.deleteBankCard(taskId).doOnNext(new Action1<BaseListEntity<BankCardEntity>>() {        @Override
        public void call(BaseListEntity<BankCardEntity> taskEntityBaseListEntity) {            //TODO: save data to local
            for (BankCardEntity entity : taskEntityBaseListEntity.list()) {
                mLocalDataSource.addBankCard(entity);
            }
        }
    });    return mLocalDataSource.deleteBankCard(taskId);
}@Overridepublic Observable<BaseListEntity<BankCardEntity>> getBankCardList() {
    mRemoteDataSource.getBankCardList().doOnNext(new Action1<BaseListEntity<BankCardEntity>>() {        @Override
        public void call(BaseListEntity<BankCardEntity> taskEntityBaseListEntity) {            //TODO: save data to local
            for (BankCardEntity entity : taskEntityBaseListEntity.list()) {
                mLocalDataSource.addBankCard(entity);
            }
        }
    });    return mLocalDataSource.getBankCardList();
}@Overridepublic Observable<BankCardEntity> getBankCard(String cardId) {
    Observable<BankCardEntity> remote = mRemoteDataSource.getBankCard(cardId).doOnNext(new Action1<BankCardEntity>() {        @Override
        public void call(BankCardEntity entity) {
            mLocalDataSource.addBankCard(entity);
        }
    });
    Observable<BankCardEntity> local = mLocalDataSource.getBankCard(cardId);    return Observable.concat(remote, local).first();
}@Overridepublic Observable<BaseListEntity<BankCardEntity>> delteAllBankCard() {
           mRemoteDataSource.delteAllBankCard();    return mLocalDataSource.delteAllBankCard();
}@Overridepublic Observable<BaseListEntity<BankCardEntity>> chageBankCardStatus(String cardId) {
          mRemoteDataSource.chageBankCardStatus(cardId);    return mLocalDataSource.chageBankCardStatus(cardId);
}

}

这样就很清晰了，最终的调用者是在BankCardRepository这个类里面进行处理的，这样一来我们就很容易扩展新的数据源（获取数据的方式），整个架构涉及到的核心类基本介绍完了。
四层架构里面每一次都是面向接口编程，这为以后的扩展带来了极大的好处。

总结

• 无论是MVP还是MVVM都只是形，不要去被其外表所固定思维，真正用到具体项目要通过自己对整体的理解去扩展属于自己的架构，架构都是需要根据业务形态去演进，目前这种架构应用在我们线上的项目里面。

• 为了更好的适应业务的发展，在之后的计划之中，app的设计会慢慢倾向于组件化的开发模式，各个模块之间进行解耦，使得代码架构更加清晰，降低项目的维护难度，也便于业务的扩展。
